优异的耐车间条件：相当于IP64（P型）
测量范围 ： 12 毫米， 32 毫米
最大分辨率 ： 1 μm， 5 μm
精度：6 μm p-p，10 μm p-p（取决于测量长度和分辨率。
耐油、防水、防尘、防震、耐冲击。
支持 Φ8 mm 阀杆安装和侧面安装，带 M4 螺钉
耐油和防尘
还提供气动推式，其中主轴由空气供应驱动。

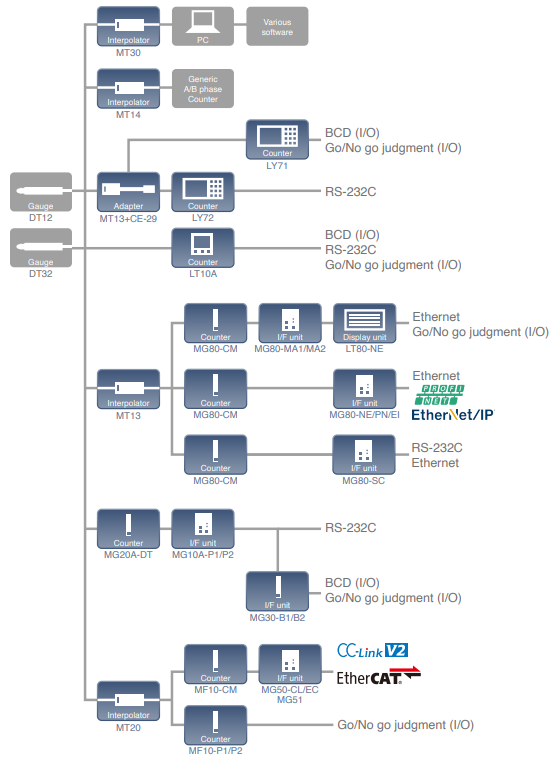

DT32N/DT32P/DT32NV/DT32PV探规
![{}6A[JTOTS]29JWY}DIAB}R.png](/uploadfile/202205/9667163adba3592.png "1650672868103870.png")
DT32N/DT32P/DT32NV/DT32PV探规技术参数
| 规格 | |||||
|---|---|---|---|---|---|
*1 所示质量是不包括电缆的总质量。 *2 测量力是输入气压为1.96×10时插口打开时的值5帕。 *3 测量力是输入气压为2.35×10时插口打开时的值5帕。 麦格铭保留更改产品规格的权利，恕不另行通知。 | |||||
| 型 | DT32N | DT32NV | DT32P | DT32PV | |
| 主轴驱动 | 弹簧推 | 气动推 | 弹簧推 | 气动推 | |
| 测量范围 | 32 毫米 | ||||
| 最大分辨率 | 5 微米 | ||||
| 测量力（20 °C 时） | 向上 | 1.1 ±0.8 N *2 | 2.9 N以下 | 9 N以下 *3 | |
| 水平 | 1.3 ±0.8 N *2 | 2.9 N以下 | 9 N以下 *3 | ||
| 向下 | 1.5 ±0.8 N *2 | 2.9 N以下 | 9 N以下 *3 | ||
| 精度（20 °C 时） | 10 微米 | ||||
| 工作温度 | 0 至 +50 °C | ||||
| 储存温度 | −10 至 +60 °C | ||||
| 输出电缆长度 | , γ | ||||
| 阀杆直径 | Φ80u0.015毫米 | ||||
| 触角 | 钢球头， Φ3 mm， M2.5p x0.45 螺丝 | ||||
| 质量*1 | 约 120 g | 约 140 g | 约 120 g | 约 140 g | |
| 防护等级 | – | – | 相当于 IP64 | 相当于 IP64 | |

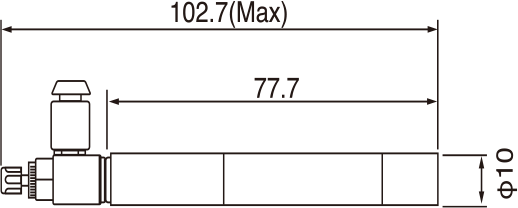

DT32N/DT32P/DT32NV/DT32PV探规尺寸：
![8MZ5OOXRC}9V]%L%E7W}%UA.png](/uploadfile/202205/b92e1cd1bbc569d.png "1650673072201480.png")
DT12/32/512
配件

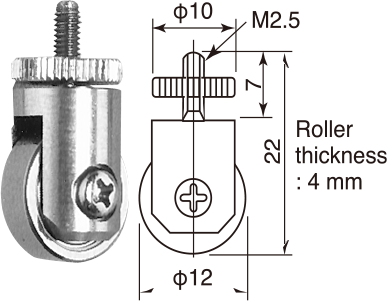

| DZ-100 |  | 滚轮式传感器 |
| DZ-123型 |  | Φ3 mm 硬质合金球尖探针 |

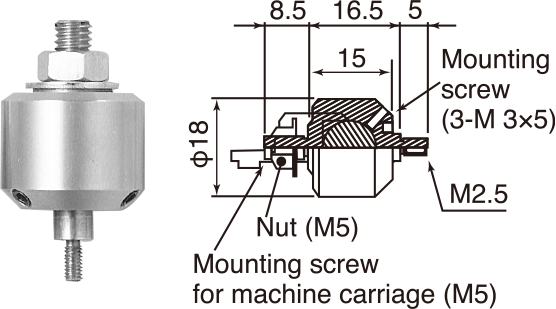

| DZ-191 |  | 耦合探针 |

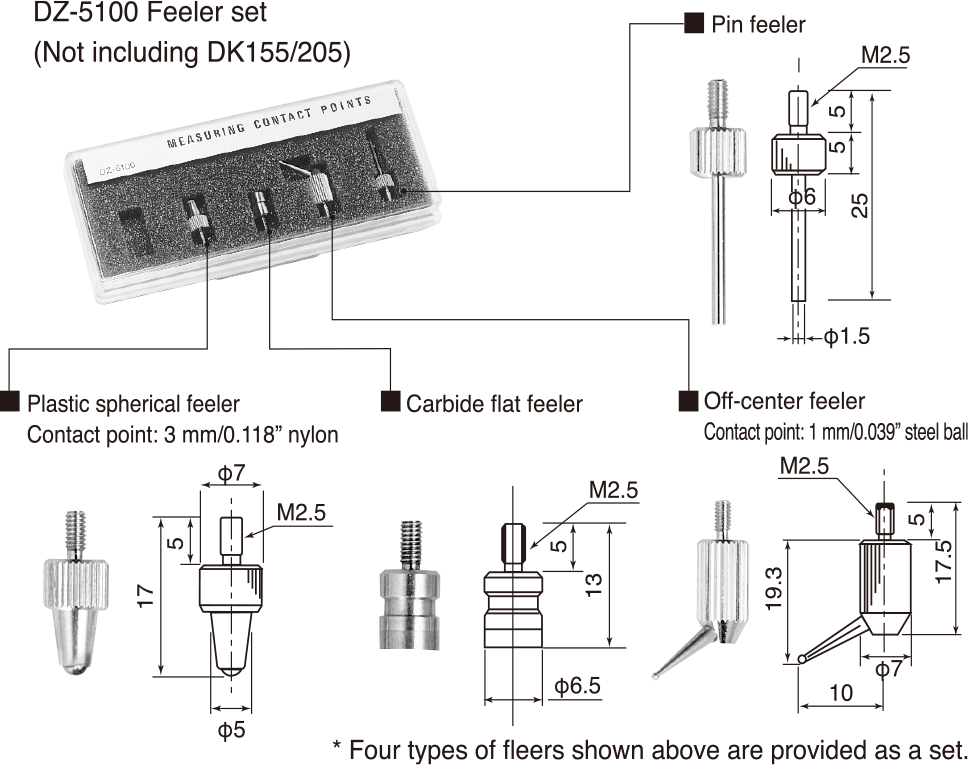

| DZ-5100 |  | 感应器套件（销钉、偏心、硬质合金扁平、塑料球形） |
提升杆
| DZ-161 |  | 提升杆（为了允许手动滑动，它安装在主轴和触感器之间。 |
空气升降机
| DZ176 |  | DT12/512 空气升降机 |
量规支架

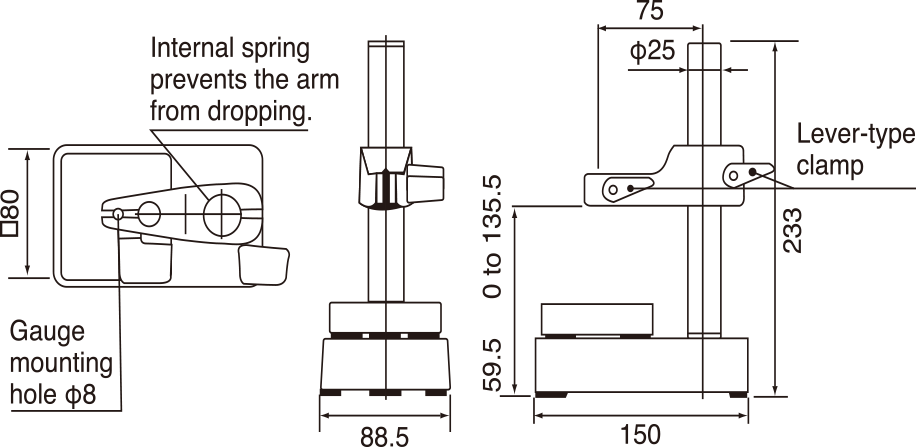

| DZ-521 |  | 支架，用于测量，安装孔 Φ8 |
延长线
| CE08-1， 3， 5， 10， 15 | LT 系列 / MG 系列延长电缆 （1， 3， 5， 10， 15 m） | |
| CK-T12， 13， 14， 15， 16 | 用于 LT 系列 / MG 系列的抗挠曲延长电缆 （1， 3， 5， 10， 15 m） | |
插值器
| MT13-01， 05， 10 | A/B正交、压差线路驱动器输出（分辨率1、5、10 μm） | |
| MT14-01， 05， 10 | A/B 正交、压差线路驱动器输出、裸线（分辨率 1、5、10 μm） | |
| MT20-01， 05 | 适用于 MF10（分辨率 1，5 μm） | |
| MT30-01， 05 | 用于 USB 输出（分辨率 1，5 μm） | |
