日本Magnescale探规传感器DK25PR5、DK25NR5、DK25NLR5、DK25PLR5
来源：苏州连达精密量仪有限公司  发布时间：2022-06-09 11:20:13   点击次数：0


日本Magnescale探规传感器DK25PR5、DK25NR5、DK25NLR5、DK25PLR5


特点：
1.量测范围:10mm/0.39英寸,25mm/0.98英寸
2.精度：0.5μm
3.适用于各种工厂作业环境.
4.高量测力(10PR5/10PLR5/25PR5/25PLR5)
5.低量测力(10NR5/25NR5/25NLR)
6.可选购多种配件(参见探规配件)
7.直接连接至A/B相数显器．

日本Magnescale探规传感器DK25PR5

技术参数：

型号名称

DK10NR5

DK10PR5

DK10PLR5

DK25NR5

DK25PR5

DK25NLR5

DK25PLR5

输出

A/B/Z三相差动信号输出(符合EIA-422标准)*请参见P17输出信号相位差异度

解析度*1

0.5μm

量测范围

10mm

25mm

精度(温度20℃)

2μm

测力

(温度20℃)

向上

0.3±0.25N

4.9N以下

0.4±0.3N

4.9N以下

0.4±0.3N

4.9N以下

侧向

0.6±0.3N

0.7±0.35N

0.7±0.35N

向下

0.8±0.35N

1±0.4N

1±0.4N

原点

1点(距离转轴1mm)

反应速度

250 m/min

耐震动(10 to 2000 Hz)

150 m/s2

耐冲击(11ms)

1500 m/s2

保护等级

IP50

IP64

IP50

IP64

IP50

IP64

作业温度

0℃ to 50℃

储存温度

-20℃ to 60℃

电源电压

DC +5V

消耗功率

1 W 以下

线缆长度*2

约2.5m

线缆直径

Ø20 0-0.013mm

重量*3

大约230g

大约300g

量测头

钨钢珠DZ-122(按装螺丝M2.5)

输出线缆长度

长22m

保证行程次数

保证能量测至少5百万次

配件

+ P M4*5螺丝(2个),说明书

*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.

*2:延长线(选配)请参考P10 DK 802 A/B

*3:标示重量为全重量但不包含线缆以及电气分割功能机盒.

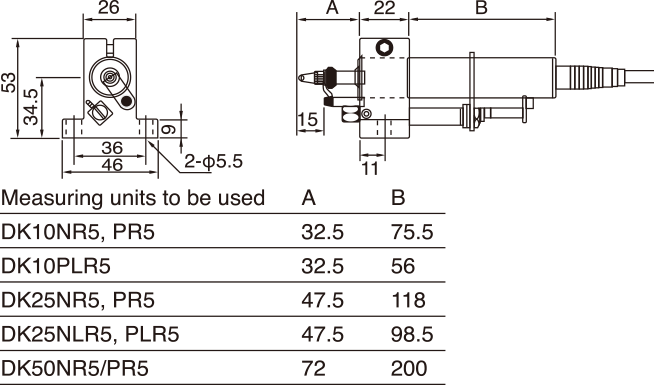

日本Magnescale探规传感器DK25PR5、DK25NR5、DK25NLR5、DK25PLR5产品尺寸




DK10/25/50/100/155/205

配件

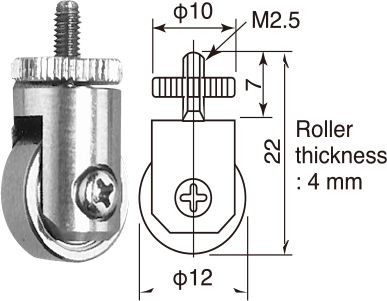

DZ-100滚轮探针，用于 DK10/25/50/100

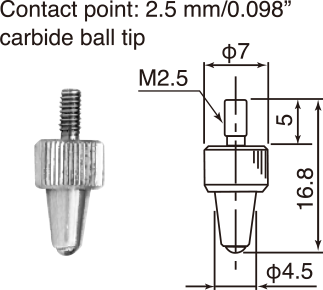

DZ-121Φ2.5 mm 硬质合金球尖探针，用于 DK100

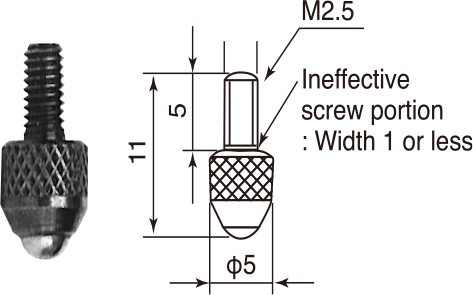

DZ-122Φ2.5 mm 硬质合金球尖探针，用于 DK10/25/50

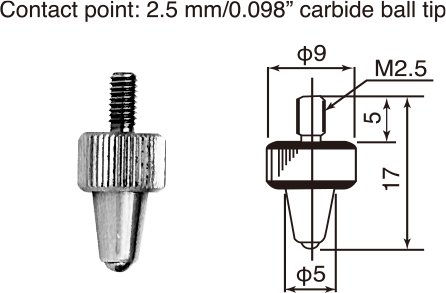

DZ-123型Φ3 mm 硬质合金球尖探针，用于 DK10/25/50/100

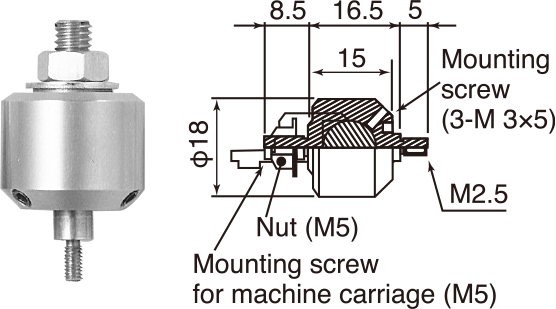

DZ-191用于 DK10/25/50/100 的耦合探针
DZ-5100DK10/25/50/100（销、偏心、硬质合金扁平、塑料球形）的试纸器套件，用于 DK10/25/50/100
DZ-181用于 DK155/205 的磁性感应器

空气升降机

DZ174-010DZ174-025DZ174-050

用于 DK10/25/50 的空气升降机（气推式）

提升杆

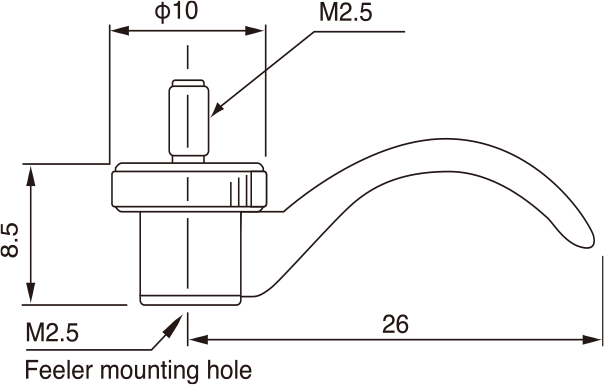

DZ-161用于 DK10/25/50/100 的提升杆（为了允许手动滑动，该杆安装在主轴和触感器之间。

延长线

CE08-1， 3， 5， 10， 15LT 系列 / MG 系列延长电缆 （1， 3， 5， 10， 15 m）
CK-T12， 13， 14， 15， 16用于 LT 系列 / MG 系列的抗挠曲延长电缆 （1， 3， 5， 10， 15 m）
CE29-003， 01， 03， 05， 10用于 LY 系列计数器的延长电缆 （0.3， 1， 3， 5， 10 m）
CE22-01，03，05，10用于裸线（1、3、5、10 m）的抗挠曲延长电缆
